杜威差压产品在环保行业中的应用
布袋除尘器的差压分析是除尘器内布袋破损,积灰等问题的初步判断和除尘器正常运行的检控直关重要。差压是气流通过布袋时所需要的能量,它是一个重要的经济指标。为除尘、收尘等环保通风行业专用压力及差压现场检测仪表,通过差压表在除尘环节中的应用可实现对过滤器的效率控制。
除尘差压表指标
环境温度:-10 ~ 80℃
额定压力:-68 ~103KPa
过压:约172KPa时橡胶过压塞被冲开。
精度:在21℃下为±2%FS(- 125PA;250PA型为3%,-60PA,型为4%)
过程连接:高压和低压孔均为1/8″椎管螺纹,两组(侧面和背面各一组)
外壳材质:压模铸铝,主体和铬化铝部件,外部最终涂层暗灰色。
标准附件:2个1/8NPT堵头,2个1/8″螺纹橡胶管接头,和3个带螺钉的嵌入式安装螺钉卡
除尘差压表的安装
测压力:用导气管将压力源与两个高压口中任意一个相连,将不用的一个堵住;使一个或两 个低压口通大气。
测差压:用导气管将高压源与两个高压口中任意一个相连,用导气管将低压源与两个低压口中任意一个相连;将表上不用的两个 取压口堵上。
测负压:用导气管将压力源与两个低压口中任意一个相连,将不用的一个堵住;使一个或两个高压口通大气。
负压除尘差压说明
1、新投入差压小于800Pa,一般在800 Pa -1500 Pa之间,超2000Pa为异常。
2、差压显示范围0-5000 Pa,差压清灰值设定范1500 Pa -3000 Pa。
3、当差压值达900 Pa时喷吹;
4、压差值一直在2000 Pa,说明布袋寿命已到;
5、设备选择:
差压变送器:量程0-500KPa,4-20mA输出,DC24V
压力变送器:量程0-600KPa,4-20mA输出,DC24V
温度变送器:PT100
6、差压大于1500 Pa 喷吹,小于1200 Pa 停止喷吹。

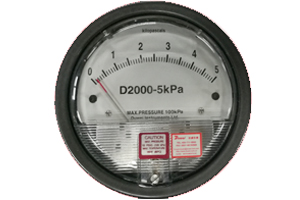

推荐产品:
