产品尺寸图 (mm)

产品应用

适用于监测风机出口静压、风扇和鼓风机的压力、过滤器阻力、风速、炉压、测量孔板两边的差压、还用于吹泡液位等，同时也用于燃烧过程中的空气煤气比值控制及自动阀控制。在医疗保健设备中的血压和呼吸压力监测，半导体和生物医药行业洁净室正压指示。医院负压隔离病房、ICU重症监护室、手术室、生物安全柜、负压救护车、中央空调主机过滤器压差监测等领域。

注意事项

· 被测的气体一定为非腐蚀性气体，避免腐蚀橡胶膜片等敏感元件

· 被测气体不能含有粉尘等，以免堵塞气孔和附着仪表内部器件

· 使用环境选择一个没有振动，环境温度在-7~60℃的地方

· 避免太阳直晒以免造成塑料面板老化

产品性能

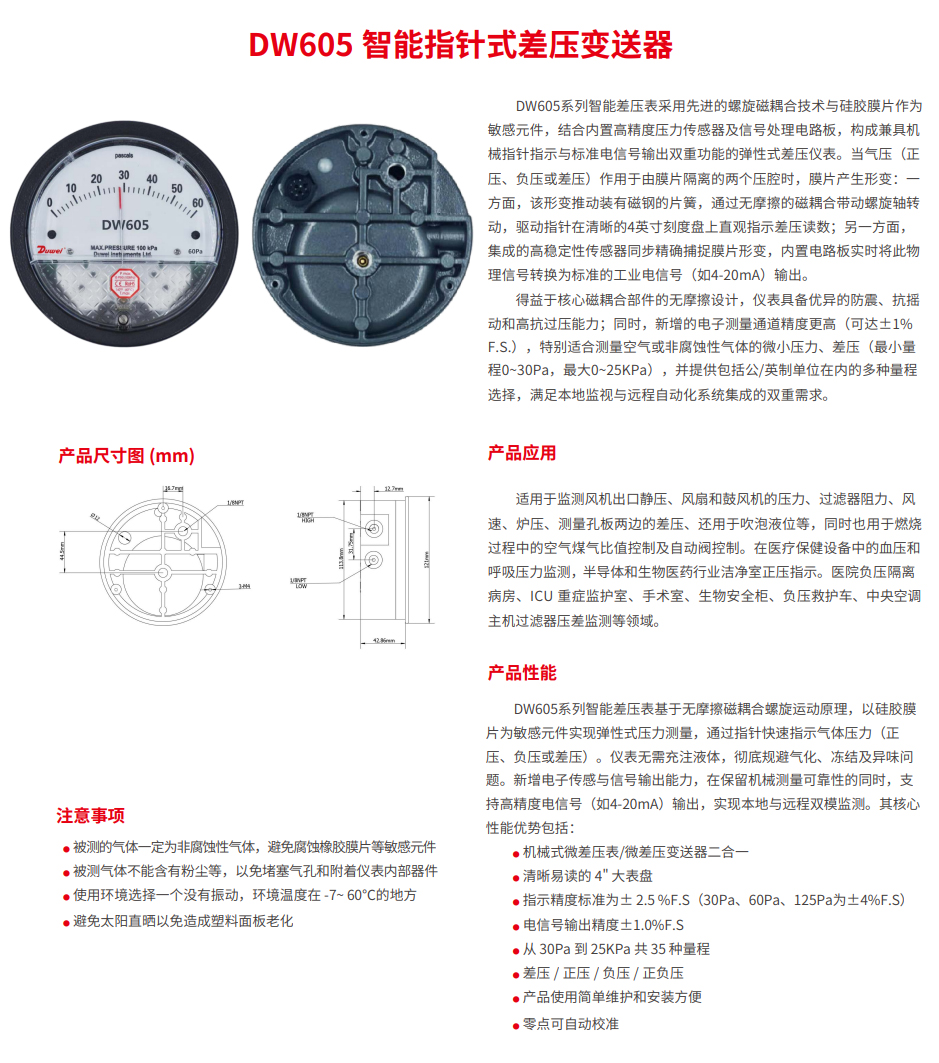

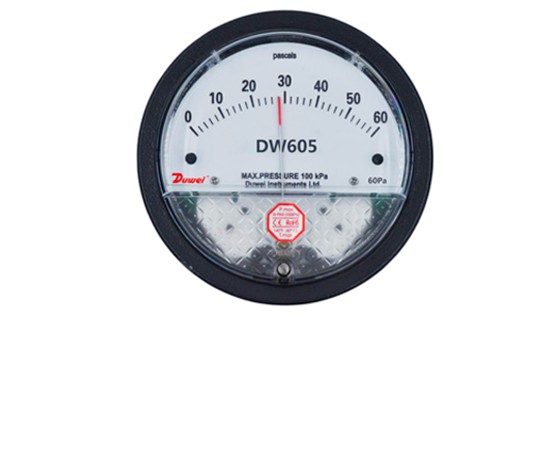

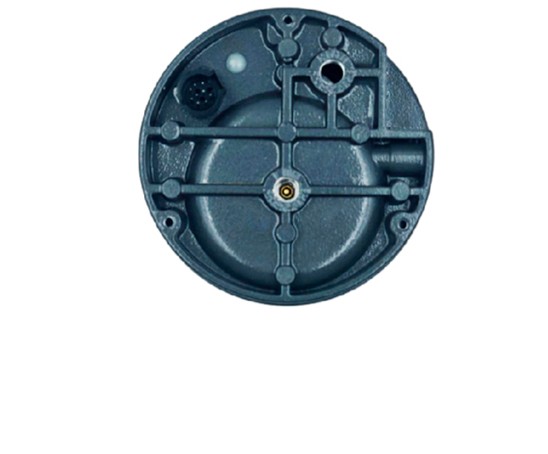

DW605系列智能差压表基于无摩擦磁耦合螺旋运动原理，以硅胶膜片为敏感元件实现弹性式压力测量，通过指针快速指示气体压力（正压、负压或差压）。仪表无需充注液体，彻底规避气化、冻结及异味问题。新增电子传感与信号输出能力，在保留机械测量可靠性的同时，支持高精度电信号（如4-20mA）输出，实现本地与远程双模监测。其核心性能优势包括：

· 机械式微差压表/微差压变送器二合一

· 清晰易读的4"大表盘

· 指示精度标准为±2.5%F.S（30Pa、60Pa、125Pa为±4%F.S）

· 电信号输出精度±1.0%F.S

· 从30Pa到25KPa共35种量程

· 差压/正压/负压/正负压

· 产品使用简单维护和安装方便

· 零点可自动校准

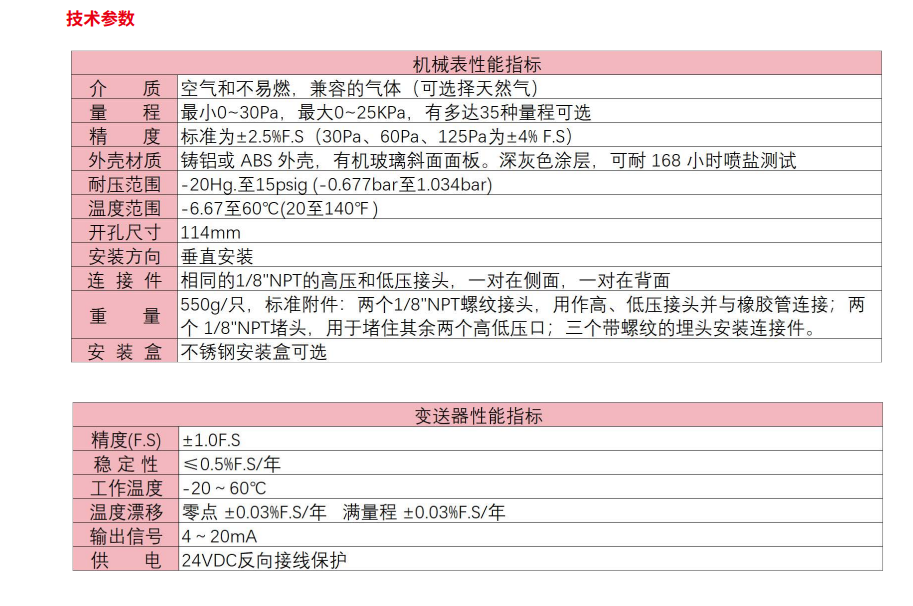

介  质

空气和不易燃，兼容的气体（可选择天然气）

量  程

最小0~30Pa，最大0~25KPa，有多达35种量程可选

精  度

标准为±2.5%F.S（30Pa、60Pa、125Pa为±4% F.S）

外壳材质

铸铝或 ABS 外壳，有机玻璃斜面面板。深灰色涂层，可耐 168 小时喷盐测试

耐压范围

-20Hg.至15psig(-0.677bar至1.034bar)

温度范围

-6.67至60℃(20至140℉)

开孔尺寸

114mm

安装方向

垂直安装

连接件

相同的1/8"NPT的高压和低压接头，一对在侧面，一对在背面

重  量

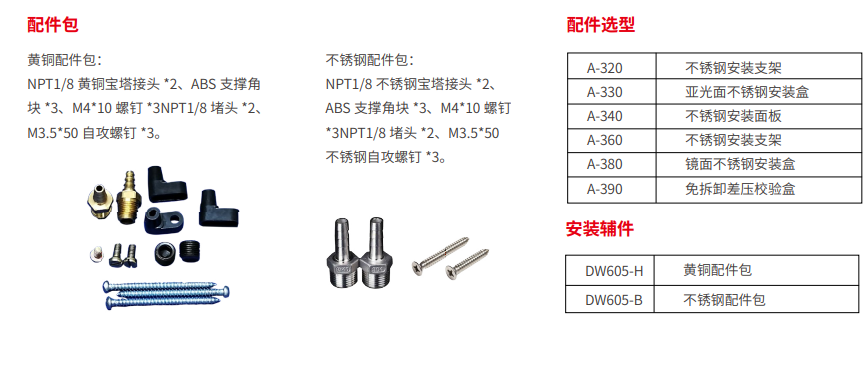

550g/只，标准附件：两个1/8"NPT螺纹接头，用作高、低压接头并与橡胶管连接；两个1/8"NPT堵头，用于堵住其余两个高低压口；三个带螺纹的埋头安装连接件。

安装盒

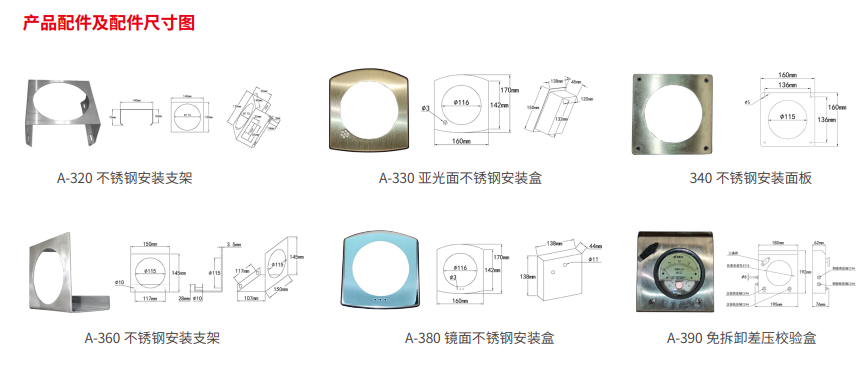

不锈钢安装盒可选

精度(F.S)

±1.0F.S

稳定性

≤0.5%F.S/年

工作温度

-20 ~ 60℃

温度漂移

零点 ±0.03%F.S/年  满量程 ±0.03%F.S/年

输出信号

4 ~ 20mA

供  电

24VDC反反向接线保护

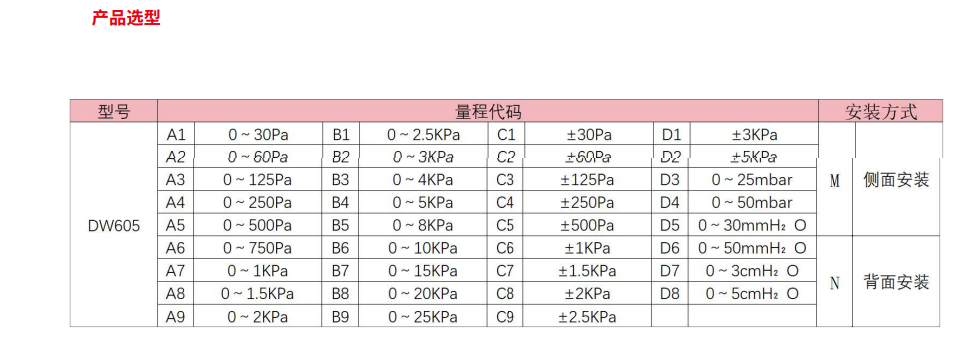

DW605

A1

0~30Pa

B1

0~2.5KPa

C1

±30Pa

D1

±3KPa

M

侧面安装

A2

0~60Pa

B2

0~3KPa

C2

±60Pa

D2

±5KPa

A3

0~125Pa

B3

0~4KPa

C3

±125Pa

D3

0~25mbar

A4

0~250Pa

B4

0~5KPa

C4

±250Pa

D4

0~50mbar

A5

0~500Pa

B5

0~8KPa

C5

±500Pa

D5

0~30mmH₂O

A6

0~750Pa

B6

0~10KPa

C6

±1KPa

D6

0~50mmH₂O

A7

0~1KPa

B7

0~15KPa

C7

±1.5KPa

D7

0~3cmH₂O

A8

0~1.5KPa

B8

0~20KPa

C8

±2KPa

D8

0~5cmH₂O

A9

0~2KPa

B9

0~25KPa

C9

±2.5KPa

N

背面安装
