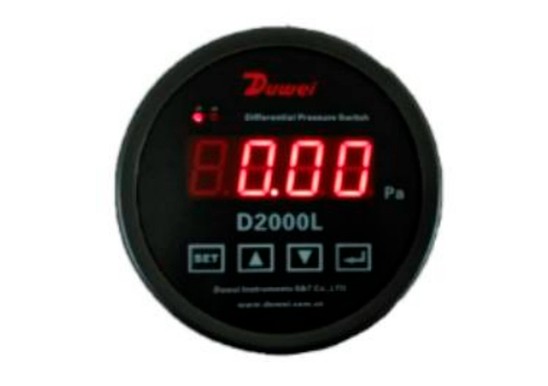

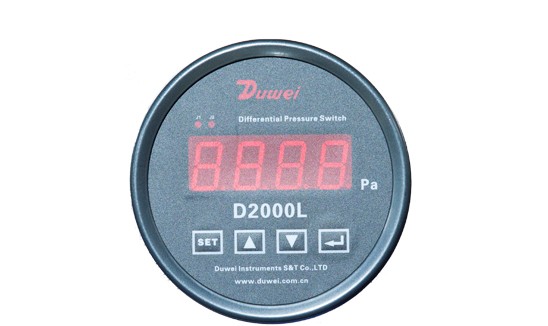

一、产品概述

    D2000L差压开关适用于对压力监控和报警有极高要求的场所，它是一套完整的智能系统，包括LED显示，按钮设置，报警指示，继电器输出。

二、技术参数

    产品精度：±1% F.S

    稳定性：±1% F.S/年

    外壳材质：铸铝

    存储温度：-40～85℃

    工作温度：-18～70℃

    报警输出：两路继电器报警输出

    工作湿度：相对湿度为0~100%

    供电电源：24V DC

    压力连接：1/8″NPT

    最大过压：量程 F.S*10

三、工作原理

杜威D2000L差压开关是过程压力通过两侧或者一侧的隔离膜片、灌充液传至室的中心测量膜片。中心片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约0.1mm，这种位移变为电容极板上形成的差动电容，由电子线路把差动电容转换成标准的信号并让其显示，后期电路再经过模数转换通过面板上的设置按钮来确定继电器信号的通断。

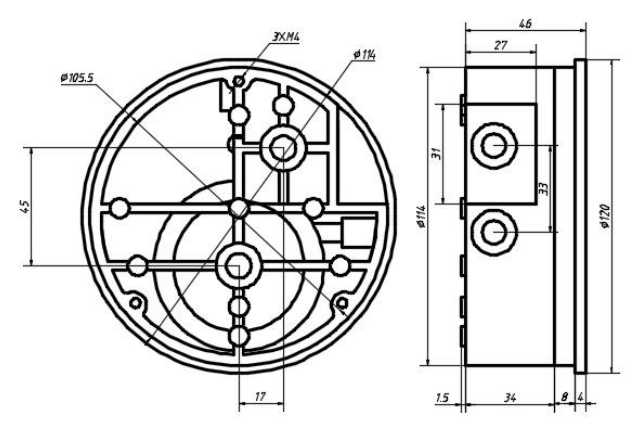

四、安装尺寸

五、安装方式

⚫表面安装：在直径为 103mm 圆周上，钻 3 个大小相同且等距孔，与表背面 3 个 孔对应连接，用适当长度的 3 个 M3 螺钉固定。

⚫嵌入安装：选择一个开孔直径为 115mm 的平板，将差压变送器嵌入平板，利用 配件包中提供的 3 个螺钉将表固定在适当位置。

     注意：差压变送器使用时必须垂直安装！
