一、概述

    DF100风速变送器采用高精度差压传感器作为核心元件，根据伯努利方程定理动压力与流速平方成正比，换算成风速，最大风速可测量0~100m/s。产品具备自定义量程功能，客户现场可根据实际需求调整所需量程，充分满足现场要求；同时具备抗跳变、防凝露、耐腐防温等功能，安装简便、可定制。

    二、应用场景

 广泛用于风洞实验设备，同时适用于暖通空调机组过滤器监测、VAV空调系统及风扇控制、机房通风、炉膛风机通风监测控制等行业。

    三、产品特点

     DF100风速变送器六大优势：

 最大风速0~100m/s

 零点可自动校准

 风压、风速可任意切换，内置换算公式

 高精高稳、紊流处理、宽量程

 电路隔离、抗干扰性强

 多种截流件可选

    四、主要技术参数

 供电电源：24VDC

 测量精度：±（0.2m/s+3%*测量值）

 输出信号：4~20mA、0~10V、RS485(ModBus)

 显示方式：液晶显示5位

 工作温度：-20~80℃

 温漂：0.03%/℃

 外壳材质：优质ABS

 截流件：风量条、皮托管等可选或定制

 安装方向：垂直安装

 测量介质：干燥空气和不易燃气体

 防护等级：IP65

 最大过压：量程FS*10

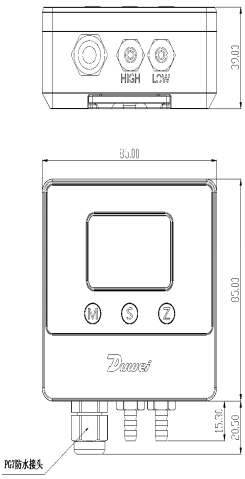

    五、外形尺寸

     六、电气连接

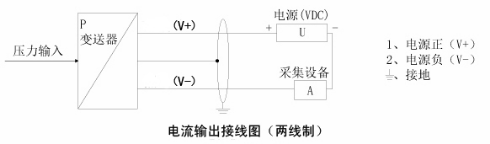

     1. 两线制接线

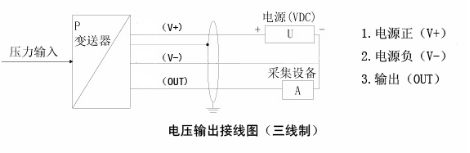

  2. 三线制接线

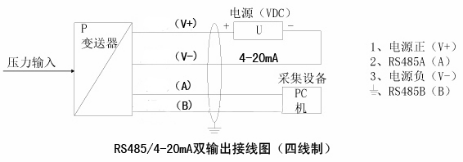

 3. 四线制RS485/4~20mA双输出接线

   七、维修注意事项

 变送器在调试和使用时出现异常情况，请致电400-161-8008获取技术支持。自行检查方法如下：

 1）检测变送器供电电源是否正常。

 2）将电流表串入24V电源回路中，检查是否有输出电流、电流值输出值是否正常。

 产品在整个使用过程中请遵循有关仪表安全操作规程。

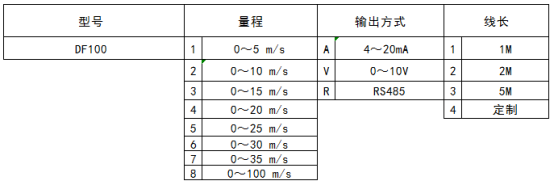

   八、选型列表

例如：产品代码DF100–1–A–1，表示型号DF100，量程0~5m/s，输出4~20mA，引线长度1M。

    九、截流件选择

可选择杜威PT系列皮托管杜威、PF系列风量条，详细资料请登录www.duwei.com.cn官网查询。

PT系列皮托管示意图如下图：

PF系列风量条示意图如下图：
