DWGY系列涡轮流量计结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,应用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.

    一、 产品特点

    高精确度,一般可达±1%,±0.5%

    重复性好，短期重复性可达0.05%~0.2%

    输出脉冲频率信号，无零点漂移，抗干扰能力强；

    可获得很高的频率信号（3~4kHz），信号分辨力强

    范围度宽，中大口径可达1:20，小口径为1:10

    结构紧凑轻巧，安装维护方便，流通能力大

    适用高压测量，仪表表体上不必开孔，易制成高压型仪表

    专用型传感器类型多

    可制成插入型，适用于大口径测量，安装维护方便

    二、技术参数

    精度等级:±0.5%

    量程比:1:10;1:15;1:20

    仪表材质:304不锈钢；316不锈钢

    被测介质温度：-20--120℃

    环境条件：温度-10-55℃，相对湿度5%-90%

    输出信号：4-20mA电流信号

    电源：24VDC

    信号传输线：2*0.3（两线制）

    传输距离：≤1000m

    信号接线口：内螺纹M20*1.5

    防护等级：IP65

    防爆等级：ExdIIBT6

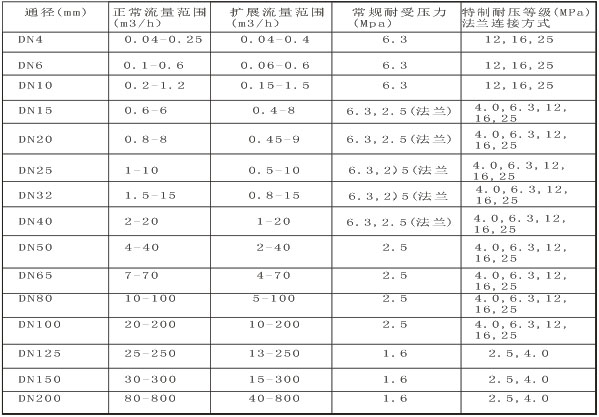

    三、测量范围工作压力

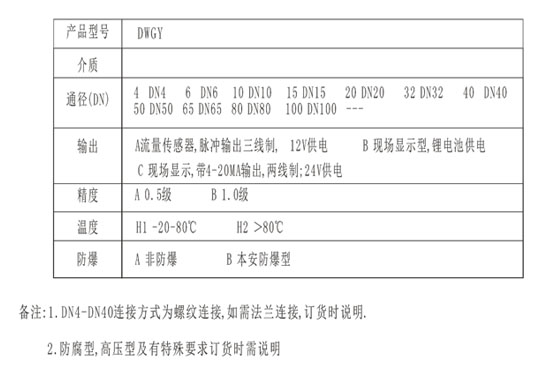

    四、产品选型
