D2000系列指针式差压表

正压、负压(真空)或差压测量,最小量程0~30Pa,最大量程0~30KPa,有多达88种量程范围和公/英制单位选择,采用无摩擦的磁性部件,防震动、摇动和高抗过压能力,测量空气或非腐蚀性气体。

技术参数

一、产品概述

        D2000系列微差压表是使用先进的螺旋磁偶合技术,采用橡胶膜片做为敏感元件的弹性式差压仪表。当差压(包括正压、负压)作用于由膜片隔离的两个压腔时,膜片产生变形而使中心部分位移,带动装有磁钢调整量程的片簧移动,经磁偶合使螺旋轴转动,同时指针随轴一起转动,在仪表的刻度盘上指示压差值,从而达到测量差压的目的。

        由于仪表核心部件采用的是无摩擦的磁性部件,所以可防震动、摇动和高抗过压的能力,非常适合测量空气或非腐蚀性气体的微小压力、差压。最小量程可测0~30Pa,最大可提供0~30KPa的各种量程,有多达88种量程范围和公/英制单位选择。

二、产品用途

        可广泛应用于监测风机出口静压、风扇和鼓风机的压力、过滤器阻力、风速、炉压、测量孔板两边的差压、还用于吹泡液位等,同时也用于燃烧过程中的空气煤气比值控制及自动阀控制。在医疗保健设备中的血压和呼吸压力监测,半导体和生物医药行业洁净室正压指示。医院负压隔离病房、ICU重症监护室、手术室、生物安全柜、负压救护车、中央空调主机过滤器压差监测等领域。产品使用简单维护和安装方便。

三、产品性能

        D2000系列指针式微差压表是利用简单、无摩擦的磁体螺旋运动,以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表,它能利用指针迅速指示出被测气体的压力,无论是正压、负压或差压。而且表内无需充注液体,也就没有气化、冻结、异味等问题出现。

        被测的气体一定为非腐蚀性气体,避免腐蚀橡胶膜片等敏感元件。

        被测气体不能含有粉尘等,以免堵塞气孔和附着仪表内部器件。

        使用环境选择一个没有振动,环境温度在-7~60℃的地方,避免太阳直晒以免造成塑料面板老化。

四、技术参数

        介质:空气和不易燃,兼容的气体(可选择天然气)

        量程:最小0~30Pa,最大0~30KPa,有多达88种量程可选

        精度:标准为±2.5% F.S(30Pa,60Pa和125Pa为±4% F.S)

        外壳:铸铝或ABS外壳,有机玻璃斜面面板。深灰色涂层,可耐168小时喷盐测试

        耐压范围:-20Hg.~15psig.(-0.677bar~1.034bar)

        温度范围:-6.67~60°C(20~140°F)

        开孔尺寸:114mm

        安装方向:垂直安装

        连接件:相同的1/8"NPT的高压和低压接头,一对在侧面,一对在背面

        重量:500g/只

        标准附件:

        两个1/8"NPT螺纹接头,用作高、低压接头并与橡胶管连接;

        两个1/8"NPT堵头,用于堵住其余两个高低压口;

        三个带螺纹的埋头安装连接件。

        安装盒:不锈钢安装盒可选

五、产品优势

        多项独特的技术优势使得D2000系列差压表是所有压力表中的贵族产品;

        可用于嵌入式盘面安装,直接嵌入彩钢板或机柜表面安装。

        表盘透明度高,表盘坚硬抗破损,刻度指示清晰美观。

        指针末端为红色非常醒目,水平读取刻度值误差小。

                指针采用热处理过的铝管制造,固定螺旋轴上。

                指针档块采用模制橡胶以避免在指针过量程时损坏。

                横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。

                宝石轴承采取了防震安装,可使螺旋轴无摩擦运动。

                高粘度的硅油使得指针运动阻尼小,指示精准。

                零点调整螺钉采用O型环,密封性能好且不需要移除表盘就可以调整零点。

                螺旋轴是由高磁导率的合金精密制成,配合宝石轴承运动自如,用于转动指针来指示刻度。

                钐钴永磁块安装在量程弹簧的另外一端,用磁力来转动螺旋轴。

        量程校准簧片采用重复性能好的弹簧钢片,与受压膈膜联动来校准量程。

        硅胶隔膜与O型环整体模压在一起,安装在前板和后板之间。它被紧密固定密封。膈膜的位移受到限制以保护可能过压造成的损坏。

        精密制造的铸铝外壳能承受168小时喷盐腐蚀试验。暗灰色烤漆表面。所有的外壳都采用标准的尺寸,可表面安装和嵌入式安装。

        O型密封环用于表盖和外壳之间,确保压力被密封在内。

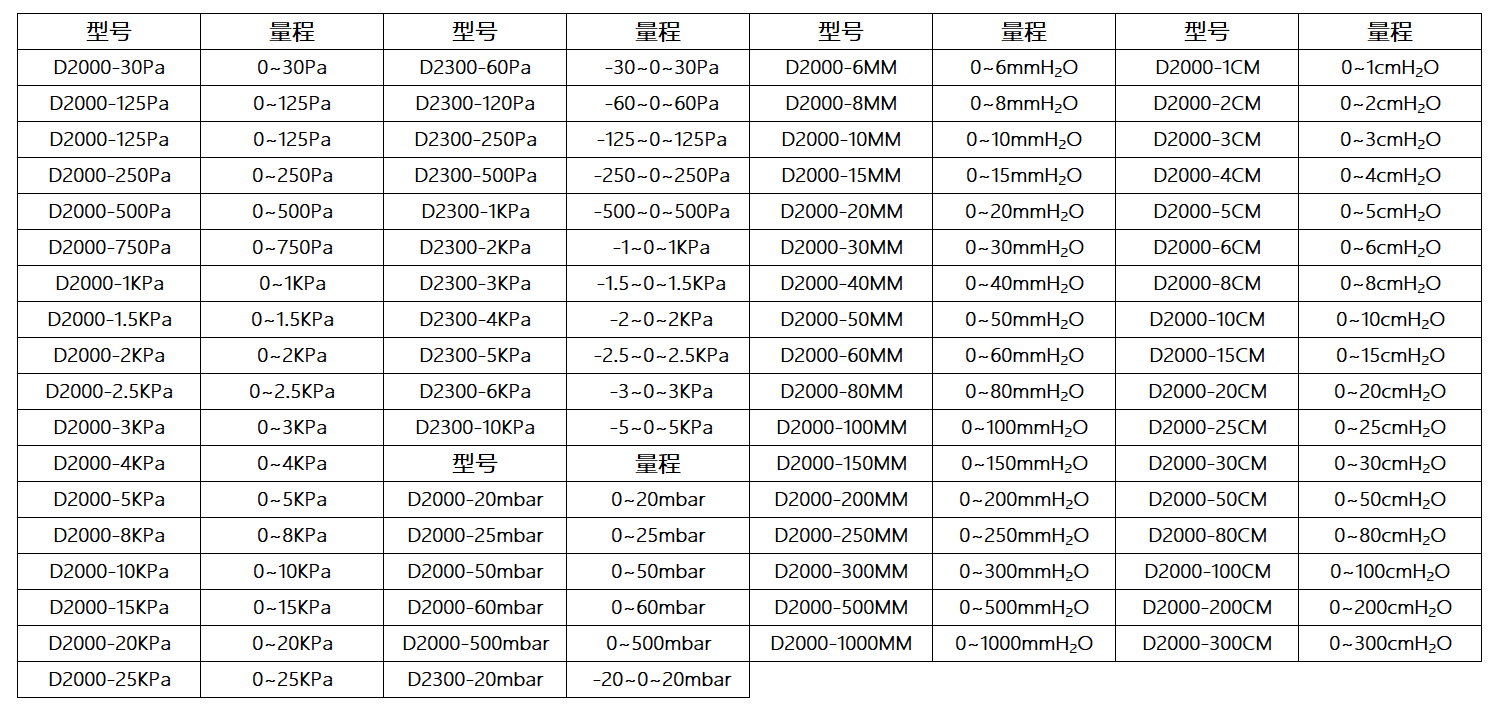

型号表


下载
产品说明
  • D2000差压表安装使用经验.pdf
  • 杜威指针式微压差压表检定规程.pdf
  • D2000-60Pa出厂检测报告.pdf
技术手册
  • D2000系列差压计安装使用说明书.pdf
  • D2000系列微差压表技术规格书.pdf
  • 盘点6款杜威经典圆盘差压测量仪表.pdf
外形尺寸
