DWLX315电子远传水表

DWLX315系列远传水表属于机电一体化高科技产品,采用先进的无线传输技术,通过微电子控制电路,将传统机械水表的计量信息转化成电信号并存储。可定时抄取计量数据,通过物联网络发送至后台系统,也可以通过抄表机抄取数据传送到后台系统。

技术参数

一、 概述

DWLX315系列远传水表属于机电一体化高科技产品,采用先进的无线传输技术,通过微电子控制电路,将传统机械水表的计量信息转化成电信号并存储。可定时抄取计量数据,通过物联网络发送至后台系统,也可以通过抄表机抄取数据传送到后台系统。

二、 产品特点

易于建设:无需布线,安装调试简单

施工成本低:无布线成本,使用无线网络,信号稳定,抄收便捷

使用寿命长:低功耗设计,实时待机,电池使用寿命≥6年

三、 技术参数

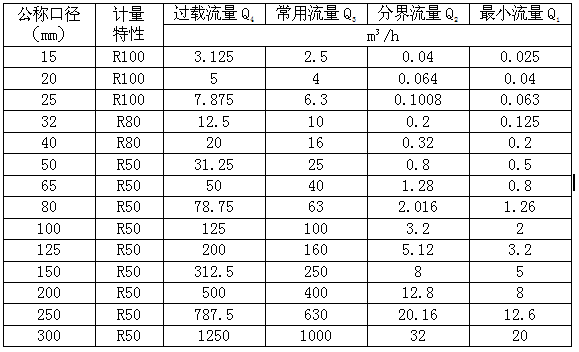

流量范围:公称口径(mm):15~300用户可选


相对误差:从包括最小流量至分界流量(不含)的流量低区,最大允许误差为±5%;

从包括分界流量至过载流量(含)的流量高区,当水温≤30°时,最大允许误差为±2%;

                                          当水温>30℃时,最大允许误差为±3%

工作温度:冷水水表:(0.1~30)℃

           热水水表:(0.1~90)℃

最大允许工作压力:1.0MPa

压力损失:≤0.063MPa

环境等级:B级-安装在室内的固定式水表

电磁环境:E1-住宅、商业和轻工业

流动剖面敏感度等级:U5、D3

存储环境温度:(5~50)℃

四、 外形尺寸及安装示意图

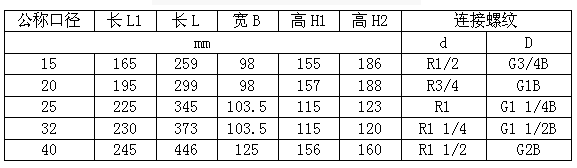

   1 DWLX315-15~40电子远传水表外形尺寸

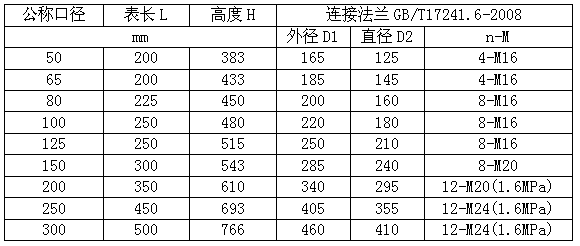

    2 DWLX315-50~300电子远传水表外形尺寸

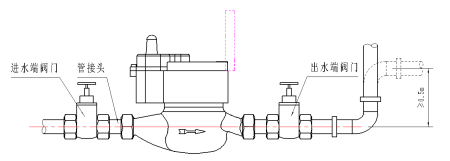

    3 DWLX315-15~40旋翼半液封水表安装示意图

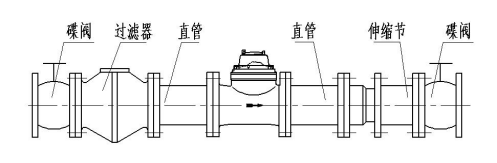

   4 DWLX315-50~300水平螺翼干式可拆卸水表安装示意图

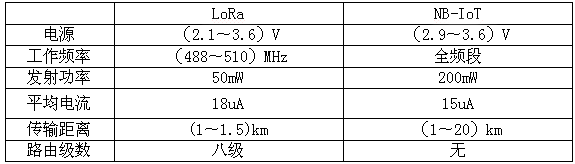

五、 通讯参数

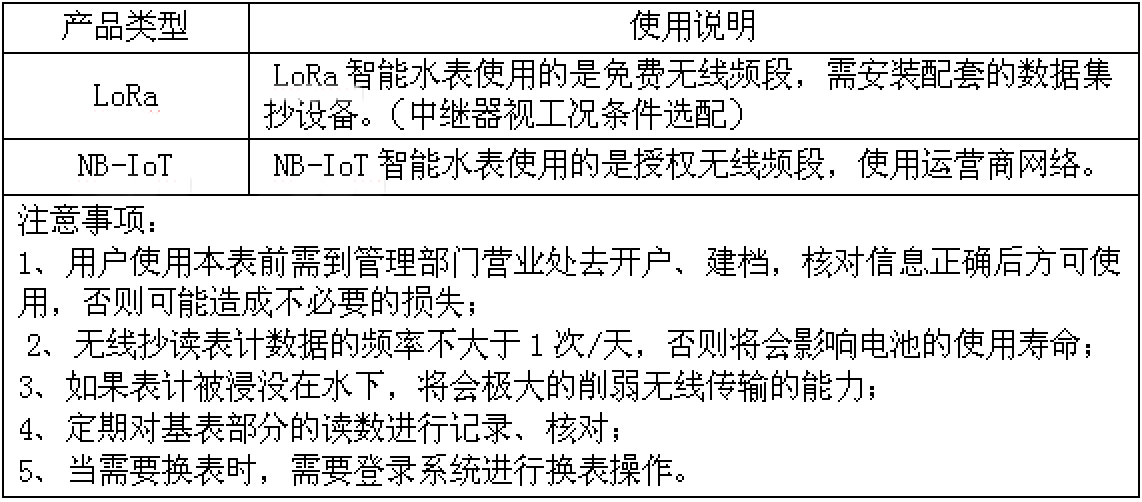

六、 操作说明


七、 水表的选择、安装与使用

1、建议根据供水设施的工作条件确定水表的类型、计量特性和口径。其预期的流量应与水表的Q1至Q3流量相适应。

2、水表安装必须根据水表标度盘上的提示:有“H”标识为水平安装,有“V”为垂直安装,表壳上的箭头方向与管道水流方向一致。

3、水表的上游和下游安装旋塞或截止阀,并按U5,D3(5DN,3DN)的要求安装足够长度和相同口径的直管段,以保证计量准确。

4、应防止安装场所周围环境的冲击和振动导致水表损坏。

5、应避免水表承受由管道和管件造成的过度应力。必要时,应将水表安装在底座或托架上。上、下游水管应适当固定,以保在拆除水表或断开一侧连接时,任何部分都不会因水的推力而移位。

6、安装前应冲洗主管道,防止管内石子、泥沙等杂物进入水表。

7、为使水表能长期工作,水表内应始终充满水,建议出水口水龙头高于水表0.5m以上。

8、应采取措施防止不利的水力条件(空化、浪涌、水锤)损坏水表。

9、水表应防止曝晒和冰冻,冰冻期间应采取防冻措施。水表应防止外界环境腐蚀导致水表损坏。

10、水表在长期使用过程中,应按当地要求进行周期检定。若管道内有杂物、铁锈等沉积物堵塞滤水网而影响准确计量,需通过指定部门重新校准,用户不得随意维修水表。

11、此种水表适用于压力稳定的供水系统。为了避免和减少管道压力不稳定现象对水表的影响,建议在水表的进水端安装带止回阀的管接头并尽量排空水表后管道中的气体。

12、若水表使用环境较为恶劣,加装止回阀和排空水表后端管道中气体后,水表自转仍不能消除,则供水企业应考虑其它办法解决此问题(如改进管网或换用敏感性较差的水表)。

八、 常见故障及原因

1、水表在不用水时,指针有间歇性微小转动,其原因大多是管网中水压波动或管道中有空气。

2、水表在不用水时指针连续均匀转动,这种现象表明表后管道存在滴漏跑冒水情况。

3、系统无数据上报,需现场用抄表工具查看。

注:仪表电池应由专人更换,用户不得自行更换。

九、 运输与贮存

1、运输:仪表装箱后,应用无强力震动交通工具运输,运输途中不应受雨、霜、雾等直接影响,按标志向上放置并不受挤压撞击等损伤。运输的环境条件按JB/T9329标准的规定执行。

   2、贮存:产品应贮存在环境干燥、通风好、无强力磁场作用、且空气中不含有腐蚀性介质的室内。环境温度(5~50)℃,相对湿度不大于90%。


型号表
下载
应用手册
  • 电子远传水表安装使用说明书DWLX315.pdf
